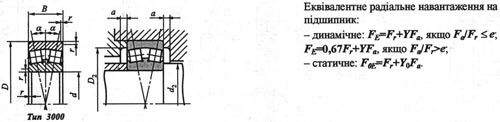

Підшипники ролікові з сферичними роліками

Пошук:Шукати в:
ПАСИ ПРИВІДНІКІЛЬЦЯ УШІЛЬНЮЮЧІКІЛЬЦЯ СТОПОРНІСАЛЬНИКИПІДШИПНИКИ

Dw - діаметр тіл коченя
L - довжина роликів
Z - кількість тіл коченя

Умовні позначення підшипників	dxDxB	r	a	Ролики			Розрахункові параметри							Маса, кг	d2найм	D1найм	a
							С	С0	n, об/хв	e	Y		Y0
				Dw	l	Z	kH
3003124	120x180x46	3,0	10	14	16,54	27	141	228	1600	0,26	2,61	3,82	2,55	4,5	129	171	3,0
3003128	140x210x53	3,0	9	17	19,6	26	286	338	1250	0,25	2,71	4,04	2,65	6,7	150	200	4,0
3003132	160x240x60	3,5	9	18	23	28	308	416	1250	0,25	2,71	4,04	2,65	10,3	172	227	4,0
3003140	200x310x82	3,5	10	29	31,2	23	509	786	1000	0,27	2,53	3,76	3,46	23	212	298	4,0
3003144	220x340x90	4,0	10	31	32,52	24	544	864	1000	0,26	2,6	3,87	2,54	31	234	326	4,0
3003148	240x360x92	4,0	9	26	36	30	730	1100	1000	0,24	2,76	4,10	2,69	35,5	254	346	4,0
3003156	280x420x106	5,0	9	30	41,5	30	973	1460	800	0,25	2,70	4,02	2,64	63,0	298	402	5,0
3003160	300x460x118	5,0	10	36	42,5	28	108	1600	630	0,26	2,64	3,93	2,58	75,2	318	442	5,0
3003164	320x480x121	5,0	10	39	43,6	27	114	1720	630	0,26	2,56	3,81	2,50	80,0	338	462	5,0
3003168	340x520x133	6,0	10	40	50,13	28	130	2130	500	0,26	2,55	3,80	2,50	109	362	498	5,0
3003172	360x540x134	6,0	10	40	51,2	30	1410	2330	500	0,26	2,6	3,87	2,54	114	382	518	5,0
3003180	400x600x148	6,0	10	48	53	28	1780	2740	500	0,25	2,69	4,00	2,63	154	422	578	5,0
3003188	440x650x157	8,0	9	50	56,5	28	1890	3070	400	0,24	2,85	4,24	2,78	181	468	622	5,0
3003192	460x680x163	8,0	9	48	63	31	2320	3690	400	0,23	2,92	4,35	2,86	216	488	652	5,0
3003196	480x700x165	8,0	9	52	59,55	30	2380	3620	400	0,24	2,83	4,21	2,76	230	508	672	5,0
3508	40x80x23	2,0	12	9	8,56	17	25,4	33,9	5000	0,321	2,10	3,13	2,06	0,58	46,5	73	2,0
3509	45x85x23	2,0	10	9	8,05	17	26,5	35,78	5000	0,293	2,26	3,36	2,21	0,6	52	78	2,0
3514	70x125x31	2,5	10	12,5	11,2	21	68,1	95,6	3150	0,27	2,51	3,74	2,46	1,8	78	116	3,0
3516	80x140x33	3,0	10	14	12	21	102	120	2500	0,25	2,68	4,00	2,63	2Д	90	129	3,0
3517	85x150x36	3,0	10	15,5	13	20	108	133	2500	0,26	2,65	3,94	2,59	2,8	95	139	3,0
3518	90x160x40	3,0	10	17	14,2	18	130	162	2000	0,27	2,54	3,77	2,48	3,5	100	149	3,0
3520	100x180x46	3,5	10	20	16,6	19	184	216	2000	0,27	2,47	3,68	2,41	5,2	111	168	3,0
3522	110x200x53	3,5	11	23	19,2	18	227	281	2000	0,28	2,39	3,55	2,33	7,5 І	121	1881	3,0
3524	120x215x58	3,5	11	25	21	18	281	331	2000	0,29	2,36	3,51	2,31	9,3	131	203	3,0
3526	130x230x64	4,0	11	26	23,2	19	341	421	1600	0,29	2,31	3,44	2,26	11,2	143	216	4,0
3528	140x250x68	4,0	11	29,5	24,6	18	395	475	1600	0,29	2,35	3,50	2,30	14,5	153	236	4,0
3530	150x270x73	4,0	11	31	26,4	18	432	540	1250	0,29	2,35	3,50	2,30	18	163	256	4,0
3532	160x290x80	4,0	11	34	29	18	530	608	1250	0,30	2,29	3,40	2,23	23	173	276	4,0
3534	170x310x86	5,0	11	36	31	18	578	703	1250	0,30	2,27	3,37	2,22	27	187	293	4,0
3536	180x320x86	5,0	11	35,5	31,1	19	627	726	1000	0,29	2,37	3,56	2,32	30	197	303	4,0
3538	190x340x92	5,0	11	37	33,2	19	681	820	1000	0,29	2,33	3,46	2,27	37	207	323	4,0
3540	200x360x98	5,0	11	39	35,4	19	778	935	1000	0,29	2,31	3,44	2,26	45	217	343	4,0
3544	220x400x108	5,0	11	44	38,8	19	897	1250	800	0,29	2,31	3,44	2,26	63	237	383	4,0
3552	260x480x130	6,0	11	52	47	19	1250	1690	630	0,30	2,29	3,40	2,23	104	283	457	4,0
3556	280x500x130	6,0	11	52	46,8	20	1410	1840	630	0,28	2,39	3,56	2,34	123	303	477	5,0
3564*	320x580x150	6,0	11	60	54,23	20	1650	2330	400	0,28	2,40	3,57	2,34	186	343	557	5,0
3572	360x650x170	8,0	11	69	61,4	19	2100	2920	400	0,29	2,37	3.52	2,31	256	386	624	5,0
3580	400x720x185	8,0	11	67,4	76	19	2570	3580	315	0,28	2,41	3,59	2,36	338	426	694	5,0
3610	50x110x40	3,0	15	16	13,98	14	98,4	103	4000	0,42	1,62	2,42	1,59	1,9	60	99	2,0
3611	55x120x43	3,0	15	18	15	13	113	120	3150	0,41	1,66	2,47	1,62	2,3	64	111	3,0
3612	60x130x46	3,5	15	19,5	16	13	130	130	3150	0,40	1,68	2,50	1,64	3,1	71	118	3,0
3613	65x140x48	3,5	14	21,5	17	13	140	145	3150	0,37	1,80	2,69	1,77	3,7	76	128	3,0
3614	70x150x51	3,5	14	23	18,4	13	178	184	2500	0,37	1,81	2,70	1,78	4,3	81	138	3,0
3615	75x160x55	3,5	14	24,5	19,5	13	200	211	2500	0,38	1,78	2,65	1,74	5,3	86	148	3,0
3616	80x170x58	3,5	14	24,5	20,9	13	227	231	2000	0,36	1,88	2,81	1,84	6,6	91	158	3,0
3617	85x180x60	4,0	14	26	21,6	14	249	274	2000	0,37	1,84	2,74	1,80	7,6	98	166	3,0
3618	90x190x64	4,0	14	28	22,96	14	270	307	2000	0,37	1,83	2,72	1,79	9,3	103	176	3,0
3620	100x215x73	4,0	14	31	26,4	14	363	417	2000	0,37	1,81	2,70	1,77	13	113	201	3,0
3622	110x240x80	4,0	14	35	28,8	14	459	479	1600	0,37	1,83	2,72	1,79	18	123	226	3,0
3624	120x260x86	4,0	14	38	31,2	14	530	574	1600	0,36	1,85	2,76	1,81	24	133	246	4,0
3626	130x280x93	5,0	14	41	33,6	14	627	673	1250	0,37	1,84	2,74	1,80	28	147	263	4,0
3628	140x300x102	5,0	14	42	36,8	14	681	768	1250	0,38	1,76	2;63	1,72	36	157	283	4,0
3630	150x320x108	5,0	14	42	39	15	778	885	1250	0,38	1,78	2,64	1,74	44	167	303	4,0
3632	160x340x114	5,0	14	45	41,2	15	897	1010	1000	0,38	1,79	2,67	1,75	51,5	177	323	4,0
3634	170x360x120	5,0	14	46	43,5	16	984	1180	1000	0,37	1,81	2,69	1,77	60	187	343	4,0
3638	190x400x132	6,0	14	50	48,2	16	1190	1440	800	0,37	1,85	2,76	1,81	82	211	379	4,0
3640	200x420x138	6,0	14	52	50,2	16	1300	1540	800	0,36	1,87	2,78	1,83	94	221	399	4,0
3644	220x460x145	6,0	13	56	52,2	16	1410	1780	630	0,35	1,95	2,90	1,91	128	241	438	4,0
3652	260x540x165	8,0	13	64	59,4	17	1950	2500	630	0,34	2,01	3,00	1,97	190	286	512	4,0
3656	280x580x175	8,0	13	68	63	17	2050	2780	500	0,34	2,00	2,98	1,96	235	306	552	5,0
3680	400x820x243	10	12	92	81	18	4320	5520	400	0,33	2,06	3,07	2,02	641	432	784	5,0
